スピーカーシステム　DA502 製品情報

ご希望の方はTom's labまで

	品番	DA502
	希望小売定価（税込み）	297,000円/台
	発売時期	令和2年3月
総合仕様
	電源電圧	AC100V～240V
	出力	50W×2
	周波数特性	5Hz～70kHz(+0/-3dB)
	ダンピングファクター	300
	トータル寸法	280(W)×369(D)×79.5(H)
	質量	4.0kg

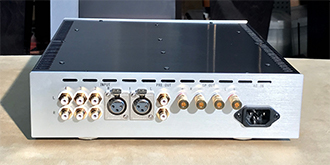

入出力
	入力端子	L/R RCA UNBALANCED×3 L/R XLR BALANCED×1
	出力端子	SP OUT L/R ×1 LIN OUT L/R RCA×1
同梱品
	3P電源コード、3P-2P変換アダプター RCAショートピン×4、取扱説明書、保証書

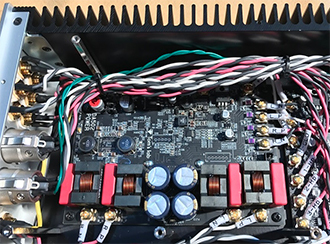

ハイスペックで高精度な電子部品

・最終段のコイルとコンデンサーは全数測定し、共振周波数が同じになるように組み合わせている。必要容量の10倍の余裕のCoilcraft製コイルVER2923-682KLと、音質評価の高いWIMA製フィルム・コンデンサーを使用。
・前段のオペアンプは、TI製OPA1612（超低歪み　0.000015% マニア好みのしっとりとした音質）と、LT製　LT1364 （超高速1000v/usec SlewRate 特出した超解像度）を好みにより選択可能。
・パワーアンプチップには超HD評価のTI製TPA3251D2を採用。超低歪み0.005%（１W時） HiPower140w/4Ω（1％歪み時）
・カップリングコンにはルビコン（薄膜高分子積層コンデンサー）を使用。アルミ電解コンデンサに比較して解像度や透明感があり、澄んだ音になる。
・音声信号が通過する抵抗は、誤差0.1％の薄膜抵抗を使用。抵抗熱雑音が少なく澄んだ音になる。
・プリント基板は4層FR4銅箔厚70umにて製作。一般的な銅箔厚35umに比べ、大電流や振動に対する性能が向上。
・電子部品の半田付けは音質評価の高いKester44を使用。チップ部品もクリーム半田を使用せず、全数手作業で丁寧にソルダリングしている。

忠実再生に拘ったシンプル且つ精査された設計仕様

・スイッチング電源から供給されるDC電源を、適切な電源回路でコンバートして再調整し、瞬発力あるクリーンな電源を作り出している。
・音量コントロール回路に、７個のチップ抵抗の組み合わせによる二進数音量コントロール方式を採用し、音質対応を優先させた。
・演奏時には、論理回路のクロック発振を停止しノイズの混入を防止。
・パターン配線を極力短く対象にし、更にはグランドパターンの配置にもこだわり、高周波レベルでの信号処理の最適化を目指した。
・プリント基板のレジストは、通常はパターン配線が見える半透明の緑色などが使われるが、音質的に好ましいと言われる黒色のレジストを採用し、音質対応を優先。
・ボトムカバーとトップカバーは非磁性体であるアルミ板（T=2.0）を使用しているが、振動を防止するために共振モードを考慮したポイント（８か所）を真鍮製の支柱で固定。
・リアパネルの端子と基板を繋ぐ信号用ケーブルは、論理的に信号伝送に優れており、且つ試聴確認でも優位な高品質の撚線（AWG18）をツイストペアにしたケーブルを使用。
・線材と基板の接続には、基板上の信号パターンの配置的に最適な位置に配した金メッキネジ式端子を使用し、高周波レベルでの信号処理を最適化している。また、線材の端子部には端子名を入れ、今後のグレードアップなどにも配慮。

セミオーダー仕様

・二進数音量コントロール方式によるVOLUME使用位置の適正化
使用スピーカーの能率や嗜好音量の大小により、アンプのゲインを調整し、VOLUME使用位置を適正化する。
・前段オペアンプの選定
2種類の音質傾向を持つオペアンプの中から、ユーザーの嗜好に合わせた選択が可能。
・INPUT (XLR) の極性
接続するBALANCED仕様の機器に極性を合わせる。
2番端子HOT or 3番端子HOT。
