TS10

TS10

CQ出版WebShop にて販売

Product Specification

  品番
希望小売価格(税抜き)
発売時期
TS10
¥15,750/pair
平成25年8月
標準特性
  ユニット方式 ダイナミック・コーン・フルレンジ・スピーカー
  口径 10cm
  定格インピーダンス 6.5Ω
  再生周波数特性 50Hz~11kHz
  最低共振周波数 74Hz
  出力音圧 82dB/W(1m)
  外形 138mm×138mm×60mm
  重量 650g
キット同梱品
  ▲取り扱い説明書(32ページ)
  ▲紙部品
・振動板(コーン):2枚、予備:2枚
・センターキャップ:2枚、予備:2枚
・隙間治具、スペーサー
・ボビン:2枚、予備:2枚
・エッジ寸法切り用ラベル:2枚
  ▲構造部品
・木製フレーム1+2、3:各2個
・エッジ材料:2枚
・ポールピース固定ナット:2個
・下ヨーク:2個
・ポリウレタン線:25m(ボイスコイル4個分)
・支柱ナット:24個
・リード線端子:赤2個、青2個
・ファストン端子:4個
・ダンパー:2個
・センターポール:2個
・上ヨーク:2個
・フェライトマグネット:2個
・支柱小ネジ:8個
・支柱ワッシャー:24個
・端子キャップ:4個
・延長線材:平行線10cm(4本分)
  ▲巻き線治具、位置決め治具、接着剤
・巻き線スタンド側板:2枚
・巻き線スタンド組み付けねじ:4個
・ダンパー位置決め治具ダンポール:1枚
・マスキングフィルム:2枚
・木工用ボンド:1個
・瞬間接着剤:1個
・巻き線スタンドベース:1枚
・巻き線パイプ:1本
・マグネット位置決め治具:4本
・固定テープ:1本
・超多用途接着剤:1個

Product Feature

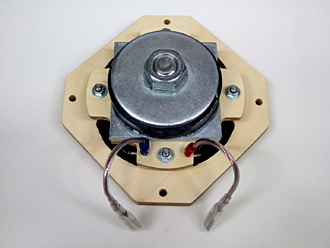

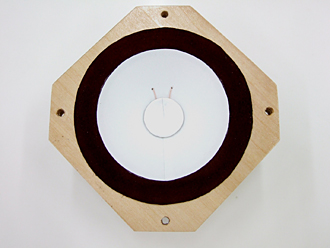

Full Craft Speaker Kit

アマチュアレベルでのスピーカー製作といえば、市販のスピーカーユニットを使用することが一般的でしたが、このキットは、コーンやダンパーにとどまらず、フレームや磁気回路に至るまでフル・クラフト(総自作)します。
本キットには、ユニット2個分の部材と、ボイスコイルの巻線治具、各種位置出し治具、接着剤、製作のためのマニュアルなどが同梱されています。
木製のフレームや硬質塩化ビニル製のダンパーなど製作難易度が高い部品は加工済みです。
完成したスピーカーユニットを、自作または市販のエンクロージャーに収めればフル・クラフトとは思えない感動的な音が体感できます。
